SQUID 读出电子学是什么？FLL、偏置电路和信号处理原理解析

摘要

SQUID（Superconducting Quantum Interference Device，超导量子干涉器）具备极高的磁场检测灵敏度，但传感器输出信号无法直接接入普通测量设备读取。要实现SQUID稳定测量，必须配置配套读出电子学。读出电子学负责提供工作偏置、搭建反馈控制环路、维持SQUID工作点稳定，将微弱磁通变化转换为可采集的电信号。本文梳理SQUID读出电子学硬件组成、FLL（Flux Locked Loop，磁通锁定环）工作机制，同时讲解选型过程中需要重点评估的关键参数。

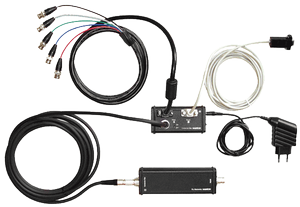

一、什么是SQUID读出电子学

SQUID读出电子学（SQUID Readout Electronics）是衔接SQUID传感器与数据采集系统的核心单元。SQUID传感器负责感知外界磁场变化，读出电子学完成如下功能：

• 输出传感器所需工作偏置

• 采集SQUID微弱输出信号

• 实现闭环反馈控制

• 对测量信号进行放大与转换

• 完成与上位计算机的数据通信

完整SQUID测量信号链路：

SQUID 传感器
↓
SQUID 读出电子学
↓
数据采集系统
↓
计算机分析软件

读出电子学必须与传感器匹配，缺少适配的读出电子学，SQUID无法开展稳定测量。

二、为什么SQUID需要专用电子学

SQUID工作机制区别于常规磁传感器，三项核心特性决定其必须配备专用读出电路。

2.1 输出信号非常微弱

SQUID可捕捉极微小磁通变化，输出电压幅值极低，系统必须满足：

• 低噪声信号放大

• 高稳定性电路

• 高精度信号处理能力

2.2 SQUID具有周期性响应特性

SQUID输出电压与输入磁通呈周期性对应关系。

磁通量子：Φ₀ ≈ 2.07 × 10⁻¹⁵ Wb

当外界磁场变化超过一个磁通周期，输出电压将周期性重复；如不引入反馈环路，无法还原连续的磁场变化信息。

2.3 SQUID需要稳定工作点

SQUID最优测量性能对应一组特定偏置条件，读出电子学需要实时调节，维持传感器工作在最佳工作点。

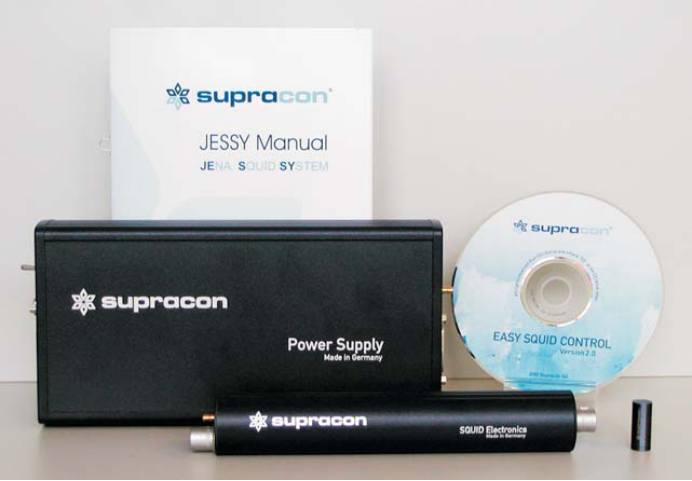

三、SQUID读出电子学主要组成

一套完整的SQUID读出电子学主要包含偏置电路、前置放大电路、FLL磁通锁定环三大核心模块。

3.1 偏置电路（Bias Circuit）

偏置电路为SQUID提供稳定工作电流，核心功能：

• 输出稳定偏置电流

• 调节传感器工作状态

• 锁定工作点，抑制零点漂移

偏置参数直接决定系统输出响应、噪声水平以及整机测量稳定性。

3.2 前置放大电路（Preamplifier）

SQUID原始输出信号幅值很低，需要低噪声前置放大器完成信号调理，核心功能：

• 抬升信号输出幅度

• 抑制电路引入的额外噪声

• 完成前后级阻抗匹配

3.3 FLL磁通锁定环

FLL（Flux Locked Loop，磁通锁定环）是SQUID读出电子学的核心技术。依靠闭环反馈机制，持续将SQUID约束在线性工作区间。

四、FLL磁通锁定环工作原理

SQUID开环工作状态：

外部磁场变化
↓
SQUID 输出变化
↓
进入非线性工作区域

接入FLL闭环之后工作流程：

外部磁场变化
↓
SQUID感知磁场发生改变
↓
读出电子学输出反馈信号
↓
反馈线圈生成反向补偿磁通
↓
SQUID回归最优工作点

依靠FLL闭环反馈，可实现：

• 输出信号线性化

• 拓展系统动态范围

• 提升整机测量稳定性

五、SQUID电子学中的反馈控制

FLL反馈环路由反馈线圈、反馈放大器、控制环路三部分共同构成。

• 反馈线圈：将反馈电流转换成补偿磁通，作用于SQUID芯片。

• 反馈放大器：输出高稳定性的反馈驱动信号。

• 控制环路：根据SQUID实时输出，动态调整反馈输出量。

反馈环路性能直接决定系统带宽、信号响应速度与测量精度。

六、模拟FLL与数字FLL对比

按照反馈实现方式，SQUID读出电子学分为模拟FLL、数字FLL两类，两者特点与适用场景整理如下：

七、SQUID读出电子学关键选型参数

选型SQUID读出电子学时，应重点评估以下技术指标：

7.1 输入噪声

输入噪声决定整套系统最低可检测磁场水平，电子学噪声指标需要与SQUID传感器噪声性能相匹配。

7.2 FLL带宽

FLL带宽代表系统信号响应速度：

• 低频磁场测量场景，优先关注噪声指标；

• 针对快速变化动态信号，需要选用更高带宽配置。

7.3 反馈范围

反馈范围代表系统能够补偿的最大磁通变化量。

7.4 通道数量

依据实际实验需求选型，分为单通道、多通道、大规模阵列系统。

7.5 通信接口

主流接口包含USB、Ethernet、模拟输出、数字接口，用于对接数据采集卡、控制软件、自动化实验平台。

八、读出电子学与SQUID传感器匹配原则

搭建SQUID测量系统，需要从传感器类型、电气参数、应用需求多维度做一体化匹配设计，不可简单分开选型。

• SQUID类型：区分HTS‑SQUID、LTS‑SQUID，两类传感器对电子学要求存在差异。

• 电气参数：包含偏置条件、反馈参数、输入线圈耦合参数。

• 应用需求：区分单点测量、多通道同步测量、高频动态测量。

SQUID传感器、低温系统、读出电子学三者需要协同匹配，保障整机性能。

九、读出电子学在完整系统中的位置

完整SQUID测量链路：

磁场变化
↓
SQUID 传感器
↓
FLL 读出电子学
↓
数据采集
↓
软件分析

系统分工：

• SQUID传感器：负责磁场信号感知；

• 读出电子学：完成控制、信号转换；

• 分析软件：完成数据记录与后处理。

三者共同决定整套系统最终测量效果。

十、SQUID读出电子学发展趋势

当前SQUID读出电子学主要向着高集成、多通道、软件可控方向迭代。

• 更高集成度：缩小整机体积，降低系统搭建难度，提升设备易用性。

• 更多通道：面向生物磁检测、大面积磁成像、阵列测量场景，拓展通道规模。

• 软件化控制：通过软件完成参数配置、工作点自动校准、批量数据管理，适配自动化实验流程。

常见问题 FAQ

Q1：SQUID传感器为什么不能直接连接数据采集设备？
A：SQUID运行需要特定偏置与闭环反馈控制，只有配套专用读出电子学，传感器才可以稳定工作。

Q2：FLL在SQUID系统中有什么作用？
A：FLL依靠闭环反馈把SQUID稳定维持在线性工作区间，提升测量稳定性，拓展系统动态范围。

Q3：所有SQUID都可以使用同一套电子学吗？
A：不可以。不同型号SQUID的偏置、反馈、接口参数各不相同，需要针对性匹配。

Q4：读出电子学是否会影响整机测量灵敏度？
A：会。电子学噪声、反馈环路性能、带宽指标都会直接影响整套系统检测极限。

Q5：数字FLL和模拟FLL有什么区别？
A：模拟FLL依靠硬件模拟电路实现闭环；数字FLL采用数字信号处理实现闭环，二者适配不同实验场景。

Q6：SQUID读出电子学需要什么软件支持？
A：根据硬件不同，可使用配套专用控制软件、通用采集软件，也可调用接口开发自定义程序。

Q7：多通道SQUID系统为什么需要专用电子学？
A：多通道系统要求多路SQUID同步偏置、同步反馈、同步采集，对硬件架构设计要求更高。

Q8：读出电子学可以用于HTS‑SQUID吗？
A：可以，但电子学参数必须匹配HTS‑SQUID的电气特性。
