Magnicon产品在PTB 和 BIPM 的量子霍尔效应电阻标准比较（Comparison of Quantum Hall Effect resistance standards of the PTB and the BIPM）的应用比较原则: 比较包括三个部分：根据每个实验室的量子霍尔电阻（QHR）标准校准100Ω标准电阻，从100Ω到10 kΩ的缩放和从100Ω到1Ω的缩放。使用的QHR值是常规值RK-90。 标称值R=100Ω的标准电阻器校准的相对差异表示为（RPTB-RBIPM）/RBIPM，其中RBIPM和RPTB分别是BIPM和PTB赋予的值。 比率K1定义为两个标称值10 kΩ和100Ω标准的电阻的比率R10kΩ /R100Ω。K1测量的相对差异表示为（K1PTB-K1BIPM）/K1BIPM，其中K1PTB和K1BIPM分别是BIPM和PTB赋予的值。 类似地，K2被定义为两个标称值100Ω和1Ω的标准电阻的比率R100Ω /R1Ω。K2测量的相对差异表示为（K2PTB-K2BIPM）/K2BIPM，其中K2PTB和K2BIPM分别是BIPM和PTB赋予的值。 所有结果都报告了它们相关的标准不确定度。每个标准的电阻值被定义为其四端“直流电阻”，即一旦电阻器上的任何热电动势（特别是由珀尔帖效应[6，第2.1.3节]引起的热电动势）达到稳定值时的直流电压电流比。这里报告的实验结果表明，这种规范可能难以满足，特别是对于1Ω标准。

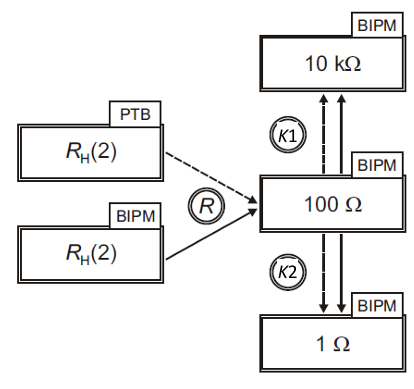

(2013年11月在PTB进行的现场比较示意图。要比较的电阻用矩形表示，电阻R或比率K由圆圈确定。实线和虚线箭头分别代表用BIPM的1 Hz电桥或PTB的CCC电桥测量。) |
