|
Magnicon的XXF-1-6/2 + CSE-2在使用金属磁性量热仪开发 β 光谱仪装置（Development of a beta spectrometry setup using metallic magnetic calorimeters）的应用介绍： 微量热仪通常由一个小型吸收器组成，该吸收器由一个探测器进行温度监测。在金属磁性量热计（MMC）[1-3]中，探测器由金属副磁体组成。如图 1 所示，它被置于弱磁场 B 中，在温度 T0 下工作。当粒子或辐照在吸收体中沉积能量 E 时，会导致温度上升 T. 由于准磁体的磁感应强度与温度密切相关，因此任何温度变化都会导致磁感应强度的变化。温度变化将导致磁化 M 发生变化，即 M = MT T =M T ECtot，其中 Ctot 表示吸收器和副磁体的总热容量。相应的磁通量变化可以通过超导量子干涉装置（SQUID）传感器测量相应的磁通量变化。

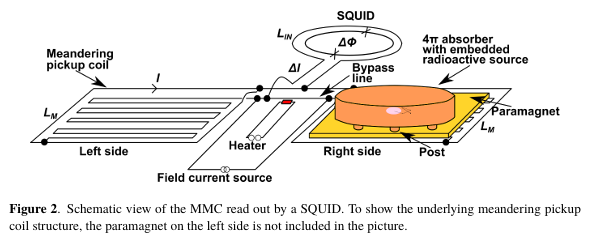

使用嵌入4吸收器几何形状的放射性核素源的MMC装置已被证明是能量分辨率方面最好的β光谱仪之一，特别是对于低能β跃迁[4]。这种装置的MMC探测器利用磁掺杂的诺贝尔金属作为顺磁体，将其置于弱磁场B 1mT中。该场由两个保持持续电流I的超导Nb曲折拾取线圈产生，如f igure2所示。注入持续场电流50mA以产生偏置磁场B。电阻加热器用于实现两个超导曲折拾取线圈之间的电流开关[5]。它们通过电旁路线相互连接。当加热器被激活时，通过对其施加3mA，旁路线变为正常导通，而曲折拾取线圈保持超导。
A4金吸收器通过几个金柱与MMC检测器热连接[2]。当放射性核素源发生衰变时，发射的β粒子的动能被完全吸收，导致吸收器中的温度升高很小。热量通过柱传输到顺磁体，由于其磁化率的温度依赖性，改变了其磁化强度。顺磁体的相应磁通量变化由超导曲折拾取线圈检测，该线圈产生补偿电流I。这耦合到SQUID传感器的输入线圈。因此，吸收器中放射性衰变的能量与补偿电流成正比。信号脉冲的上升和下降时间取决于热耦合：吸收器<->MMC传感器和MMC传感器<->热浴，分别。由于MMC芯片上有两个极性相反的传感器，因此可以使用两个吸收器来操作它（分别产生正信号脉冲或负信号脉冲）。该设计是以左右传感器略有不平衡的方式进行的。因此，可以测量热变化引起的净磁化强度，例如在对探测器特性进行诊断测试时。
|
