PJVS 18 通道多通道偏置源 Rev3

1. 产品概述

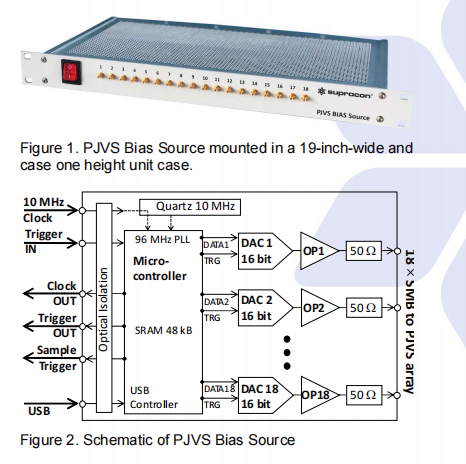

PJVS 多通道偏置源 Rev3 是驱动 10V 二进制约瑟夫森阵列专用精密多通道电流源，19 英寸标准 1U 机箱，共 18 路独立输出通道，每通道 16bit 高精度 DAC，可输出正弦、三角、锯齿、方波、任意自定义波形。设备具备独立时钟、多路同步触发接口，可与微波源、多路切换器、采样仪时序同步，适配直流稳态、阶梯交流量子电压输出，广泛用于量子电压校准、开尔文天平、电子泵精密测量实验。提供 USB 上位控制与 DLL 二次开发接口，支持主从同步组网。

2. 核心特点

• 18 路独立精密输出通道，单通道 ±11V 宽输出范围；

• 16bit 电压分辨率，10V 阶跃上升时间仅 2μs；

• 内置 96MHz 锁相环，10MHz 时钟输入 / 输出同步接口；

• 双路独立触发输出（周期触发、逐点采样触发），时序精准可调；

• 单周期最高支持 1024 点任意波形，最高工作频率 1.5kHz；

• 50Ω 标准输出阻抗，匹配超导阵列驱动负载；

• 主从自由配置，多台设备同步扩展通道；

• 机箱内置温度采集，实时监测设备工作状态。

3. 技术参数表

4. 应用领域

1. 10V PJVS 约瑟夫森阵列二进制分路电流驱动；

2. 交直流量子电压表自动化校准系统核心偏置设备；

3. 开尔文天平（普朗克平衡）、电子泵精密量子实验；

4. 标准源、数字万用表、热电转换器件高精度检定；

5. 多通道同步量子波形发生科研平台搭建。

5. 配套说明

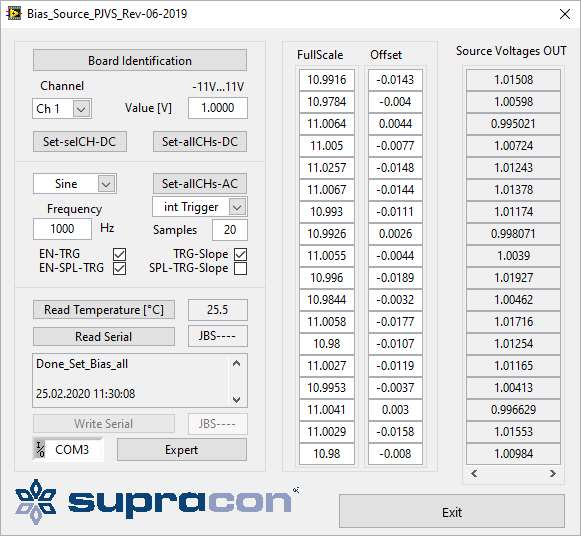

• 出厂配套 USB 通讯线、上位控制软件、DLL 开发库、LabVIEW 例程；

• 输出采用标准 SMB 同轴接口，配套多组连接线缆可选；

• 可与 PJVS 控制单元、多路切换器、70GHz 微波源整套联动；

• 支持多设备主从同步扩展，满足多阵列同步驱动需求；

• 我司提供系统联调、时序同步配置技术支持。
